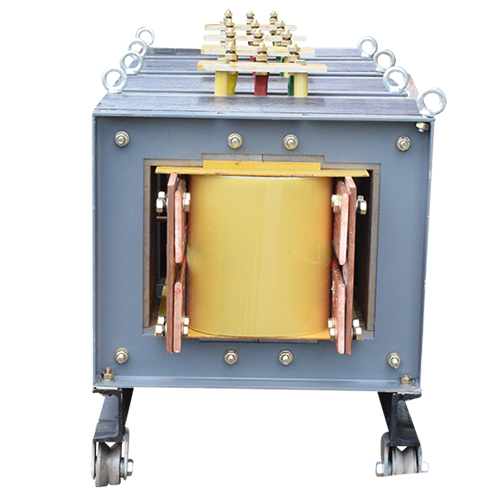

多磁路變壓器是一種新型的低電壓、大電流發生裝置，在全國許多檢測機構用于電流互感器、斷路器、接觸器、熱繼電器、開關等大中小型低電壓電器的短路發熱試驗、動作特性校正、動熱穩定、連續負載等試驗及電參數測量實驗的電源。采用一臺多磁路變壓器可進行單相試驗，采用三臺同樣的設備，則可進行三相試驗，試驗系統需要大容量調壓器無級調壓。
一、多磁路變壓器特點
1.低阻抗和高輸出，采用小容量調壓器可實現大容量范圍內的全部調節，特別適用于大電流工作系統
2.用相當于常規調節系統1/6容量的調壓器可獲得等同的調節效果，同時，大大提高了電流調整過程的穩定性。
3.由于調節磁路只供給1/6輸出，所以調壓器的非線性特征輸出電流波形失真無影響，能滿足《低電壓基本試驗方法》的要求。
4.因?yàn)槭?：N的調壓方案，所以設備投入電網后效率高、損耗小。
5.配套設備簡單，調節與控制方便。
二、多磁路變壓器工作原理
每個磁路獨立控制，根據所測產品需要電流，依次投切磁路開路負載需要；當磁B1投入開路時，變壓器輸出為8V，如電壓電流不夠、繼續投入磁路B2，輸出電壓為12V——以此類推就可以。
具體要根據整套配置控制柜（臺）來組成控制。
如需要進一步了解本產品使用方法、性能以及技術問題請來電，我們工程師會詳細解說使用方法及操作方式。
電壓、容量組合可按要求任意組合，有EI、UI雙柱式結構。
因?yàn)榇丝顬樘胤N變壓器，歡迎致電同邁公司，本公司技術會針對性的設計出滿足用戶使用需求的變壓器及指導使用。
三、技術參數（300KVA為例）
型?號:TDDGW-300KVA（可按需定制）
輸入電壓: 415V
輸出電壓: 24V
輸入電流: 短時1秒以內25KA
磁路編號組成: B1+B2+B3+B4
磁路電壓組成: 8+4+4+8V（電壓根據被實驗產品需要任意增減）
磁路容量組成: 100KVA + 50KVA + 50KVA + 100KVA = 300KVA
絕緣等級: F級
冷卻方式: 空氣自冷
耐壓水平: 5KV
外形尺寸: 3700*500*900mm
重量: 1.8
