電抗器

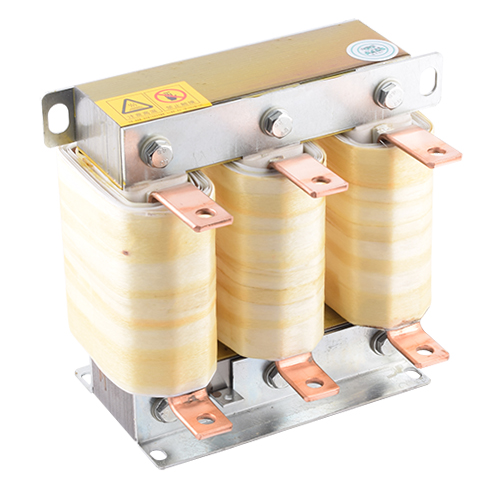

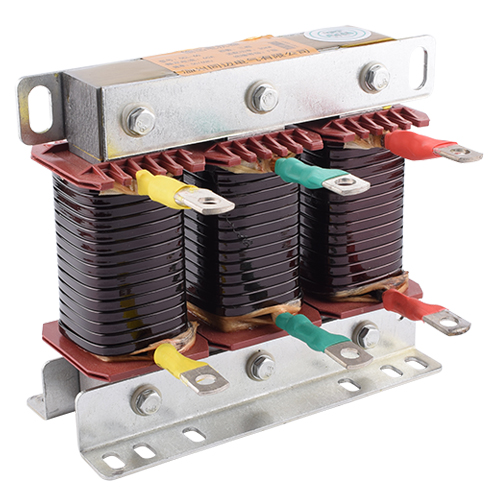

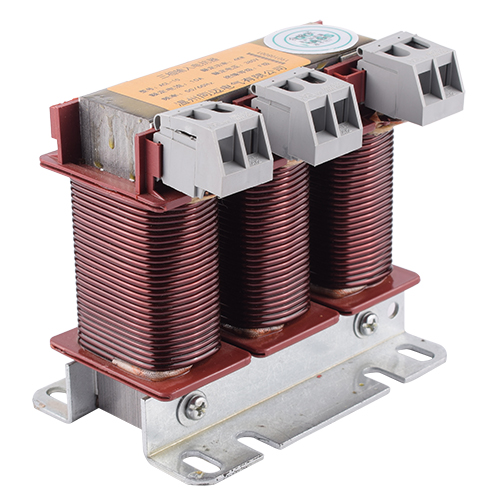

產品名稱：OCL輸出電抗器
服務熱線：0577-61589696 13736763435

輸出電抗器（也稱為出線電抗器或Output Reactor）是一種重要的電氣設備，廣泛應用于工業自動化系統工程中，特別是在使用變頻器的場合，當變頻器輸出電流通過輸出電抗器時，電感會阻礙電流的快速變化，從而減緩電流波動。同時，電抗器還能與電纜的分布電容形成諧振回路，進一步抑制諧波的產生和傳播

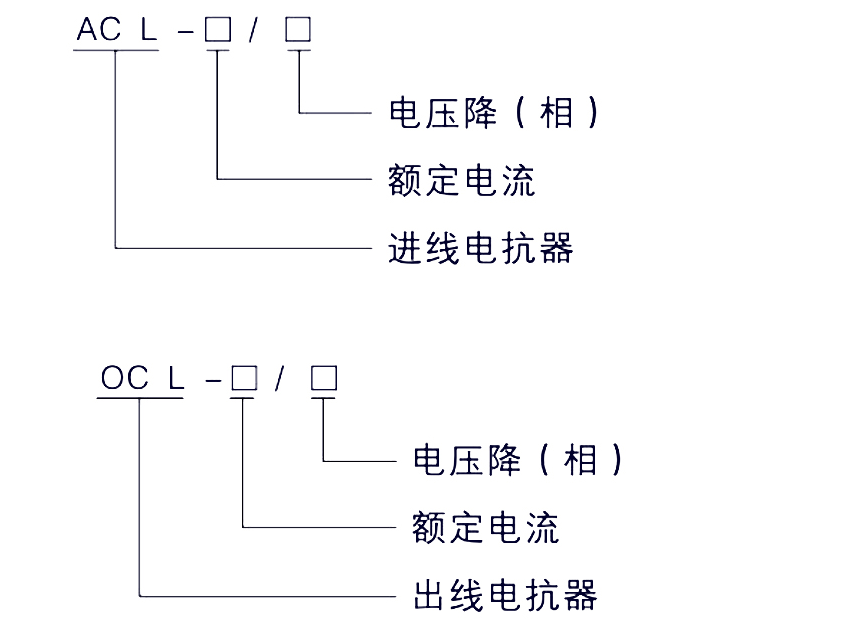

一、型號及其含義

二、主要功能：

  1. 增大有效傳輸距離：當變頻器輸出到電機的電纜長度超過產品規定值時，輸出電抗器能夠補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流，從而增大變頻器到電動機的有效傳輸距離。

  2. 抑制諧波：輸出電抗器能夠抑制變頻器輸出的諧波，減小諧波對其他設備的影響，保護設備免受損壞，并改善電力系統的穩定性。

  3. 減小噪聲：通過抑制諧波，輸出電抗器還能減小變頻器的噪聲。

  4. 保護設備：在電動機啟動或制動過程中，輸出電抗器能夠限制電流的快速變化，減少對電動機的沖擊和損壞。

三、應用場合

輸出電抗器廣泛應用于需要變頻器驅動的各類電動機控制系統中，如工業自動化生產線、風力發電系統、太陽能發電系統、電梯控制系統等。在這些系統中，輸出電抗器能夠有效地提高系統的穩定性和可靠性，保護設備免受損壞。

四、技術參數和執行標準
1、額定工作電壓380V/50HZ或690V/50Hz
2、額定工作電流:1A到5000A
3、抗電強度鐵芯與繞組AC3000V/50HZ/MA/10S無飛弧擊穿(出廠試驗)
4、電抗器噪音:<50DB(與電抗器水平距離點1米測試
5、絕緣等級:F級以上
6、防護等級:IP06
7、產品執行標準: GB19212.1 - 2008GB19212.21 2007GB10946-2011

六、外形及安裝尺寸

適配變頻器功率（KW ）輸入電抗器型號輸出電抗器型號外形尺寸長×寬 ×高安裝尺寸
0.75ACL-5A/4.4VOCL-5A/2.2V130 ×90 ×110100 ×65
1.5ACL-5A/4.4VOCL-5A/2.2V130 ×90 ×110
100 ×65
2.5ACL-10A/4.4VOCL-10A/2.2V130 ×90 ×110100 ×65
4ACL-10A/4.4VOCL-10A/2.2V130 ×90 ×110
100 ×65
5.5ACL-15A/4.4VOCL-15A/2.2V130 ×90 ×110100 ×65
7.5ACL-20A/4.4VOCL-20A/2.2V130 ×90 ×110
100 ×65?
11ACL-30A/4.4VOCL-30A/2.2V?150 ×110 ×140
120 ×75
15ACL-40A/4.4VOCL-40A/2.2V150 ×110 ×140
120 ×75
18ACL-50A/4.4VOCL-50A/2.2V190 ×140 ×1708 5 × 65
22ACL-60A/4.4VOCL-60A/2.2V190 ×140?×170
8 5?× 65
30ACL-80A/4.4VOCL-80A/2.2V215 ×150 ×170105 ×65
37ACL-100A/4.4VOCL-100A/2.2V230 ×150 ×180175 ×75
45ACL-125A/4.4VOCL-125A/2.2V230 ×150?×180
175?×75
55ACL-150A/4.4VOCL-150A/2.2V230 ×160 ×180175 ×90
75ACL-200A/4.4VOCL-200A/2.2V230 ×170 ×180175 ×100
90ACL-250A/4.4VOCL-250A/2.2V230 ×170 ×210175 ×95
110ACL-280A/4.4VOCL-280A/2.2V230 ×170?×210
175?×95
132ACL-300A/4.4VOCL-300A/2.2V230 ×170?×210
175?×95
160ACL-400A/4.4VOCL-400A/2.2V270 ×190 ×240200 ×115
187ACL-450A/4.4VOCL-450A/2.2V270 ×190?×240
200?×115
200ACL-500A/4.4VOCL-500A/2.2V270 ×190?×240
200?×115
220ACL-550A/4.4VOCL-550A/2.2V300 ×200 ×280225 ×130
250ACL-600A/4.4VOCL-600A/2.2V300 ×200?×280
225?×130
315ACL-720A/4.4VCOL-720A/2.2V300 ×200?×280225?×130
375ACL-800A/4.4VOCL-800A/2.2V350 ×?250 ×?330
275 ×140
400ACL-1000A/4.4VOCL-1000/2.2V350?×?250?×?330
275?×140
500ACL-1200A/4.4VOCL-1200A/2.2V350?×?250?×?330
275?×140
630ACL-1500A/4.4VOCL-1500A/2.2V450 ×310 ×380320 ×180
700ACL-1650A/4.4VOCL-1650A/2.2V450 ×320 ×380320?×180

ACL-2000A/4.4VOCL-2000A/2.2V450 ×320?×380
320?×180

ACL-2500A/4.4VOCL-2500A/2.2V450 ×320?×380320?×180

ACL-3000A/4.4VOCL-3000A/2.2V450 ×320?×380
320?×180
