直流平波電抗器，又稱為平波電抗器或直流電抗器，在電力系統中具有重要的作用，是一種電子裝置，主要用于整流后直流回路中，用于抑制整流電路輸出中的紋波成分，使輸出的直流電流更加平穩、接近于理想直流。

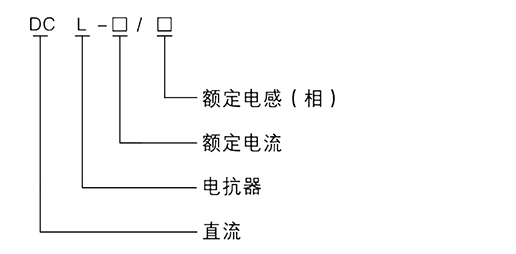

型號及其含義
一、功能：
1. 降低諧波干擾：直流平波電抗器能夠限制疊加在直流電流上的交流分量，將其控制在一定范圍內，從而有效抑制變流裝置產生的諧波，降低對電力系統的干擾。
2. 保持整流電流連續：該電抗器能夠保持整流電流的連續性，減小電流的脈動值，從而改善輸入功率因數。
3. 提高系統穩定性：在電力系統中，負載的變化可能導致電壓的波動，直流平波電抗器能夠穩定電壓和平穩電流，提高電力系統的穩定性。
4. 限制電流上升率：在直流快速開關切斷故障電流時，直流平波電抗器能夠限制電流的上升率，保護電力設備和系統安全。
二、工作原理
直流平波電抗器的工作原理基于電感器的阻抗特性。當直流電流通過電感器時，電感器會產生自感電動勢，該電動勢會阻礙電流的變化。因此，在整流電路中，直流平波電抗器能夠平滑直流電流中的脈動成分，使輸出電流更加平穩。
三、結構與類型
結構：直流平波電抗器一般由線圈、支架、絕緣支柱、均壓環、底座等組成。其中，線圈是無導磁材料的空心線圈，是電抗器的主要部分。為了增大電感量并防止磁通飽和，直流平波電抗器常采用切開鐵芯并加有空氣隙的設計。
類型：根據不同的應用需求和設計特點，直流平波電抗器可分為干式平波電抗器和油浸式平波電抗器等多種類型。干式平波電抗器無油，消除了火災危害和環境影響，且易于維護；而油浸式平波電抗器則具有較高的電感量和較好的散熱性能。
四、特點

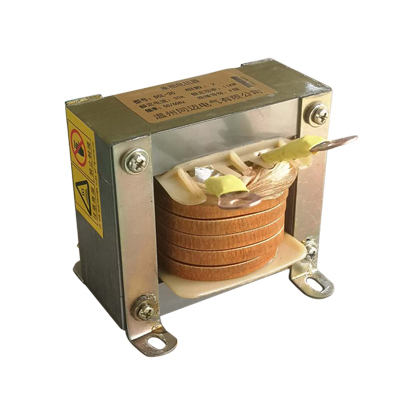

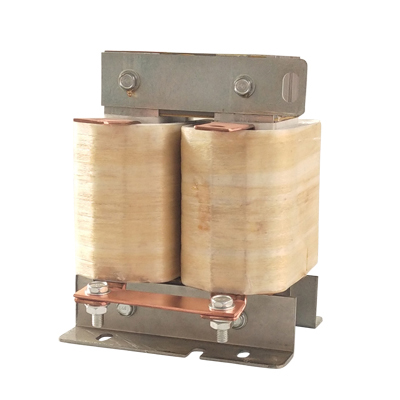

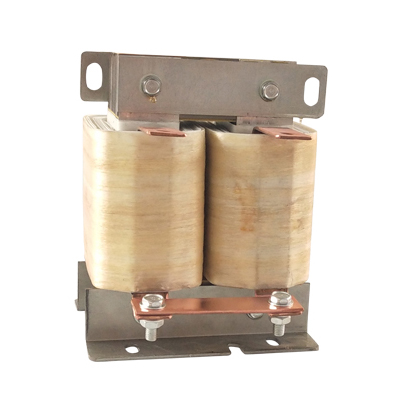

直流平波電抗器在電路中主要用于改善電網質量提高功率因素之用,同邁公司生產的直流平波電抗器釆用優質進口冷軋矽鋼片精制而成,主要由鐵芯和線圈兩部分組成鐵芯一般為兩芯柱式結構,兩芯柱由多只硅鋼片鐵餅迭積而成,并間有絕綠板隔離,不讓鐵芯岀現磁飽和,鐵軛為方軛,組裝后依靠拉緊螺杅上下壓緊,以減少噪音,本產品為干式自冷,有F級和H級二種絕緣等級。具有體積小,溫升低,噪音低等特點。
五、技術參數和執行標準
1、額定工作電壓:DC500V-DCl000V
2、抗電強度:鐵芯一繞組3000VAC/50HZ/MA/10S無飛弧擊穿
3、絕緣電阻:鐵芯一繞組1000VDC,絕緣阻值≥100M
4、電抗器噪音小于65dB(與電抗器水平距離點1米測試)
5、產品執行標準 :GB19212 1-2008 GB19212.212007 GB10946-2011
六、型號及尺寸
| 電抗器型號 | 適配功率（KW） | 額定電流（A） | 電感量 | 絕緣等級 | 外形尺寸 | 安裝尺寸*（mm） |
|---|
| DCL-5A | 1.5 | 5 | 11 | F/H | 100 ×100× 110
| 85 ×75 |
DCL-10A
| 4 | 10 | 6.37 | F/H
| 100 ×100× 110
| 85×75
|
DCL-15A
| 5.5 | 15 | 4.25 | F/H
| 100 ×100× 110
| 85×75
|
DCL-20A
| 7.5 | 20 | 3.18 | F/H
| 130 ×110 × 150
| 100 ×85 |
| DCL-30A | 11 | 30 | 2.12 | F/H
| 130 ×110 × 150
| 100 × 85
|
DCL-35A
| 15 | 35 | 1.7 | F/H
| 130 ×115 × 150 | 100 ×85 |
DCL-40A
| 18.5 | 40 | 1.6 | F/H
| 130 ×115× 150
| 100×85 |
DCL-50A
| 22 | 50 | 1.27 | F/H | 150 ×115 ×160 | 110 ×90 |
| DCL-60A | 30 | ?60 | 1.06 | F/H | 150 ×125 ×160 | 110 ×90 |
| DCL-80A | 37 | 80 | 0.79 | F/H | 170 ×125 ×170 | 120 ×90 |
DCL-110A
| 45 | 110 | 0.53 | F/H | 170 ×130 ×170 | 120×90
|
DCL-150A
| 55 | 150 | 0.42 | F/H | 180 ×150 ×210 | 120×110
|
DCL-200A
| 75 | 200 | 0.32 | F/H | 200 ×180 ×210 | 150 ×115 |
| DCL-250A | 90 | 250 | 0.25 | F/H | 200 ×190 ×210 | 150 ×115 |
| DCL-275A | 110 | 275 | 0.23 | F/H | 200 ×200 ×260 | 150 ×120 |
| DCL-330A | 132 | 300 | 0.19 | F/H | 200 ×200×260 | 150×120 |
| DCL-380A | 160 | 380 | 0.17 | F/H | 210 ×205 ×280 | 180 ×115 |
| DCL-400A | 187 | 400 | 0.16 | F/H | 210 ×205×280 | 180×115
|
| DCL-450A | 200 | 450 | 0.14 | F/H | 230 ×200 ×280 | 180 ×120 |
| DCL-500A | 220 | 500 | 0.127 | F/H | 260 ×200 ×280 | 200 ×120 |
| DCL-600A | 250 | 500 | 0.11 | F/H | 260 ×200 ×280 | 200 ×120 |
| DCL-700A | 315 | 700 | 0.09 | F/H | 260 ×220 ×295 | 200 ×130 |
| DCL-800A | 375 | 800 | 0.08 | F/H | 280 ×250 ×300 | 200 ×135 |
| DCL-1000A | 400 | 1000 | 0.063 | F/H | 300 ×270 ×300 | 220 ×145 |
訂貨須知
1.電抗器型號
2.額定電感值
3.額定電流A
4.絕緣等級
5.額定電壓（電網電壓）
6.其他特殊要求可在與銷售客服另行規定
7.電抗率（XC/XL）
